[Xperia acro IS11S]全ての場面でスクリーンショットを撮る方法

仕事でAndroidスマートフォンの操作手順書を作成していたところ、

下記の場面では通常のやり方でスクリーンショットが撮れないことが分かりました。



【通常の方法ではスクリーンショットが撮れない場面】

・電源ボタン長押し後のメニュー
・通知バー（タイミングによっては撮れる）

・使用アプリ選択メニュー



該当箇所の手順は文章のみorデジカメで撮影したもので妥協しようか考えましたが、

ここで妥協したら負けだと思ったので四苦八苦しつつも何とか解決方法を見つけることが出来ました。

自分のため＆他の方々のために手順を残しておきます。

※2012年3月26日時点の手順です。

※スクリーンショットが撮れる無料アプリをいくつか試しましたがXperia acroでは正常動作しませんでした。


【動作確認環境】

スマートフォン：Sony Ericsson Xperia acro IS11S （Androidバージョン2.3.4）

PC：Windows XP Professional SP3 （32bit）

　　　Windows 7 Professional SP1 （64bit）


【事前準備】

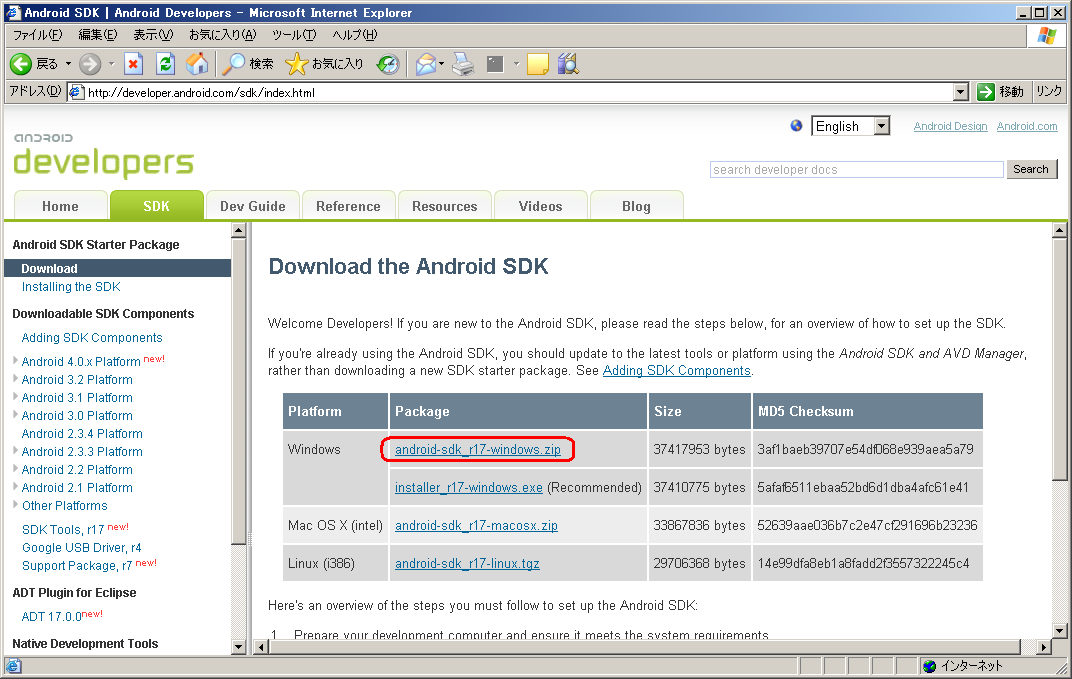

①Android SDKのダウンロード

※本手順ではZIP形式を使用します。（android-sdk_r17-windows.zip）

http://developer.android.com/sdk/index.html

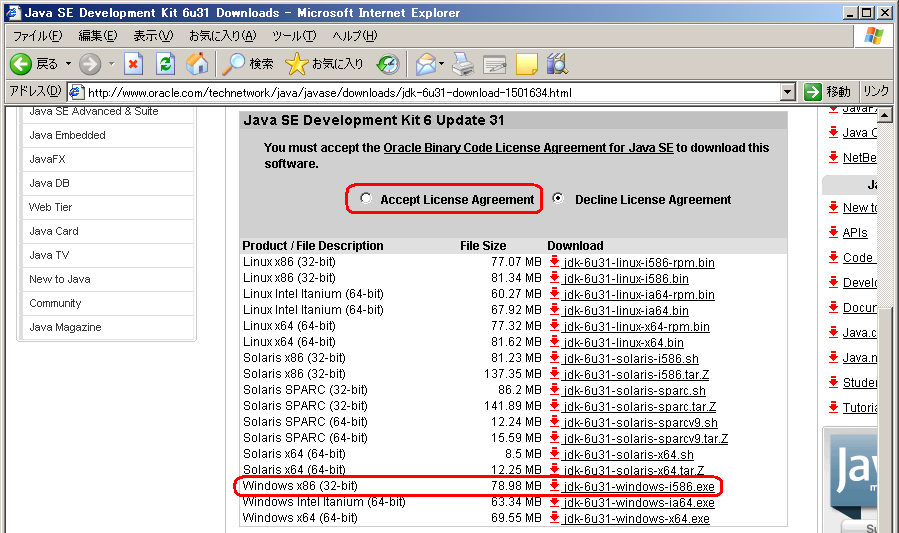

②Java SE Development Kit 6のダウンロード

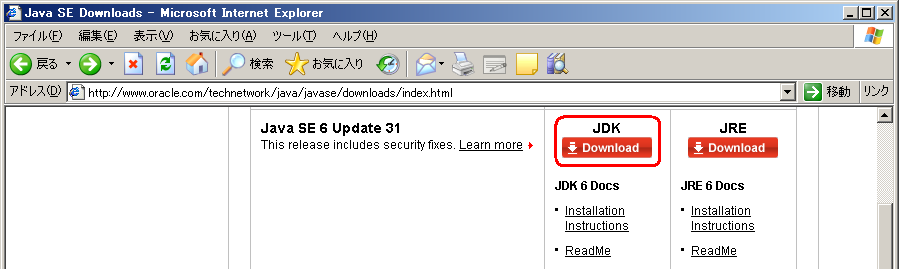

“Java SE 6 Update xx”の横にある[ Download ]ボタンをクリックします。

“Accept License Agreement”を選択してから自分のPC環境に合うファイルをダウンロードします。

※本手順では例としてWindowsXP（32bit）用の「jdk-6u31-windows-i586.exe」で説明します。

http://www.oracle.com/technetwork/java/javase/downloads/index.html

　　　　　　　　↓↓↓










③スマートフォンの設定変更

設定 → アプリケーション → 開発 の順にタップし、USBデバッグにチェックを付けます。

④データ通信用USBケーブル（PC⇔スマートフォン間）



【手順】

(1) 事前準備でダウンロードした“jdk-6u31-windows-i586.exe”を実行し、インストールします。

　　※デフォルトのまま次へ次へでインストールOK。

(2) 事前準備でダウンロードしたAndroid SDK（android-sdk_r17-windows.zip）を解凍します。

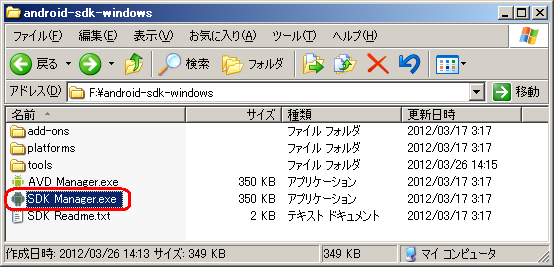

(3) “SDK Manager.exe”を実行し、数十秒程度待ちます。

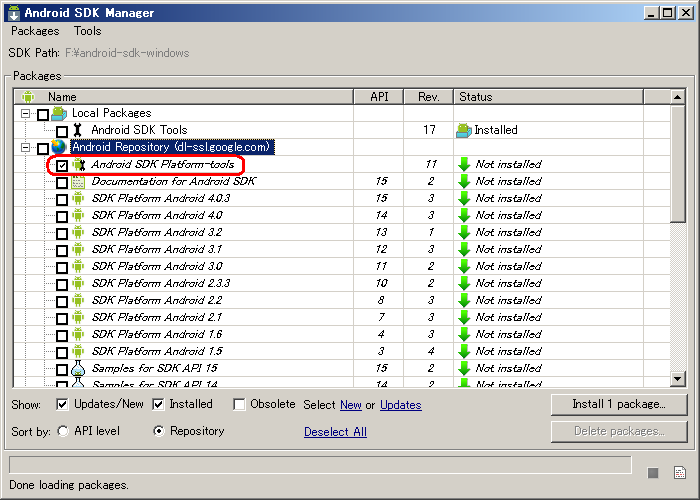

(4) “Repository”を選択し、“Android SDK Platform-tools”にチェックを付けて、

　　[ Install 1 package ]ボタンをクリックします。

　　※他の項目にチェックが付いていた場合は外して構いません。

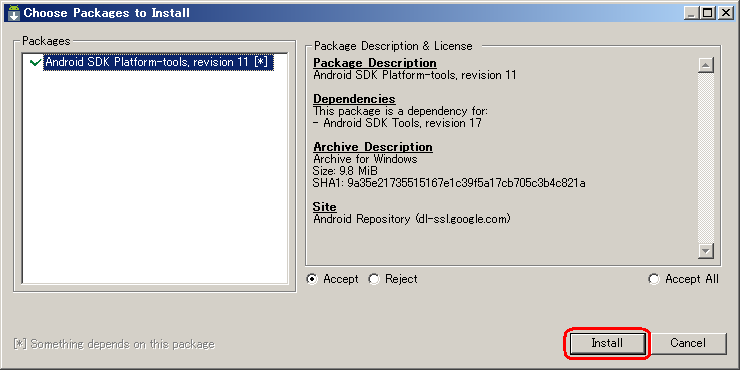

(5) [ Install ]ボタンをクリックします。

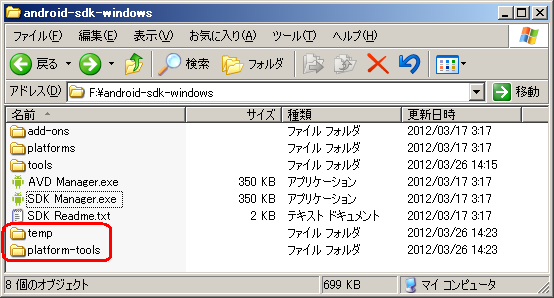

(6) tempフォルダ、platform-toolsフォルダが作成されたことを確認します。

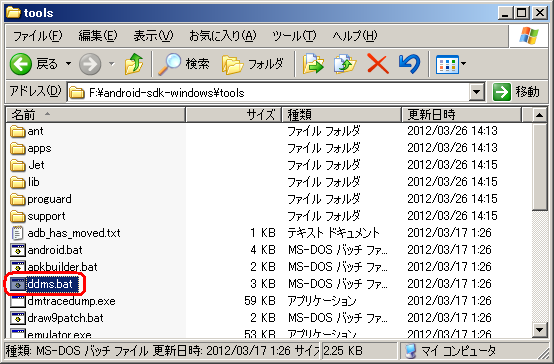

(7) toolsフォルダ内の“ddms.bat”を実行します。

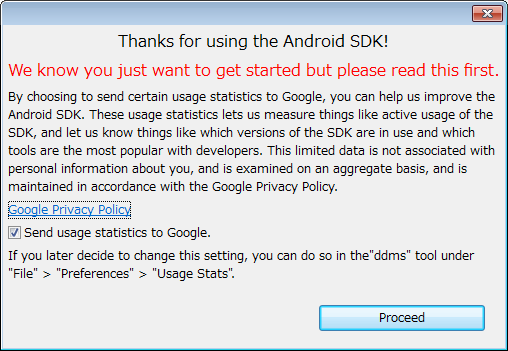

※初回起動時は以下の画面が表示されます。
　 後で変更できるのでチェックするかは任意で。

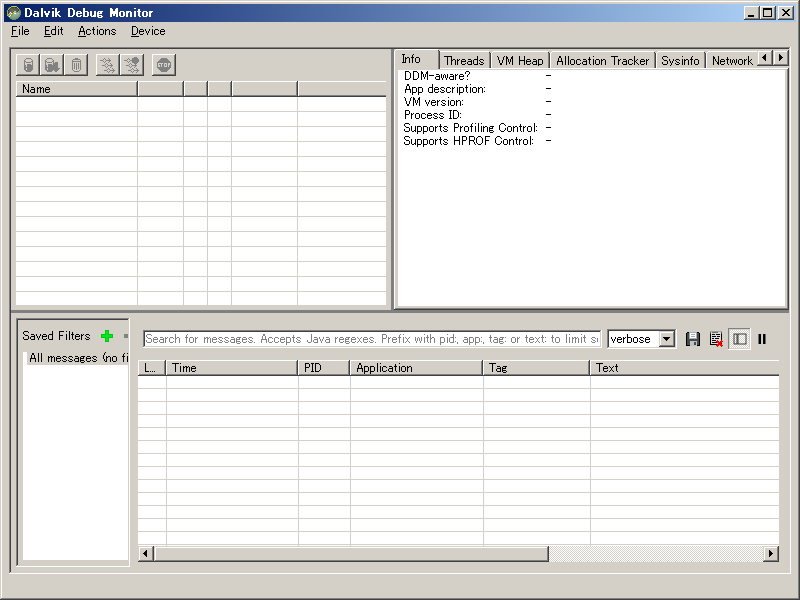

(8) Dalvik Debug Monitorが起動したことを確認します。

(9) スマートフォンとPCをUSBケーブルで接続します。


(10) Dalvik Debug Monitor画面上でスマートフォンが検出されたことを確認します。

(12) 検出されたスマートフォンを選択します。

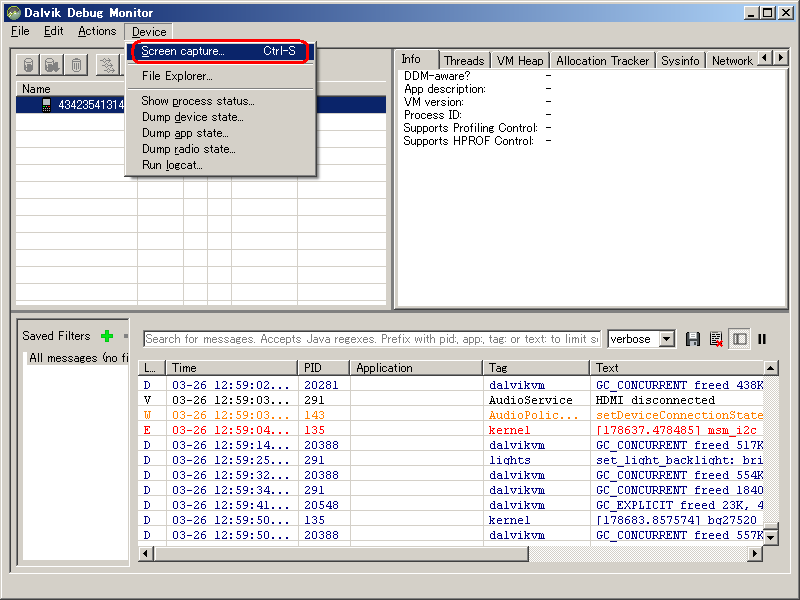

(11) Device → Screen caputre の順にクリックし、Device Screen Captureが表示されることを確認します。

　　　　↓↓↓

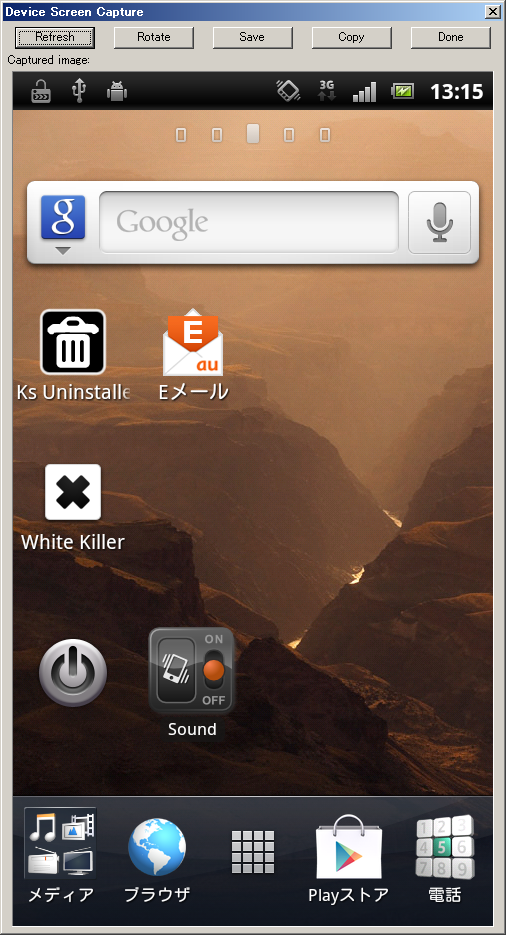

※各ボタンの簡易説明

Refresh	：画面を更新します。（PC側の画面は自動反映されない。）
Rotate	：画面が回転します。
Save	：画像を保存します。（PNG形式のみ）
Copy	：クリップボードに画像をコピーします。（ペイントやWord等に貼り付ける用。）
Done	：終了します。



手順は以上です。


【おまけ】

この手順に辿り着くまでに遭遇したエラーメッセージをご紹介。

・E/adb: Failed to get the adb version:～･･･

“ddms.bat”を実行後に表示されたエラー。

※本手順の(3)～(5)を実行しないとこのエラーが表示されます。

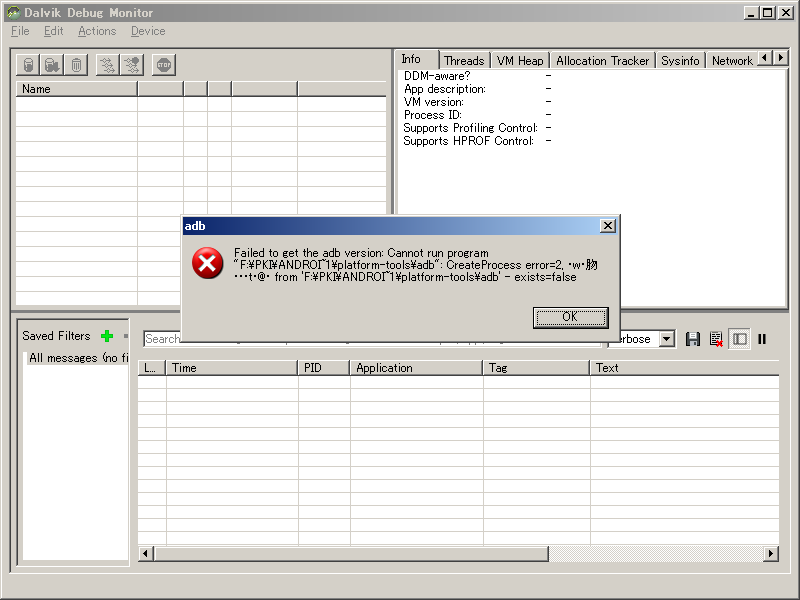

・Failed to get the adb version:～･･･

同じく“ddms.bat”を実行し、Dalvik Debug Monitorが起動したところで表示されたエラー。
