CentreCOM GS916Mのファームウェアバージョンが1.1.0だとブラウザ上から接続できないため、
1.4.6にバージョンアップするための手順。

【使用機器】
・PC
・CentreCOM GS916M
・Poor TFTP(フリーソフト)
・LANケーブル(ストレート)

【事前準備】
・PC上でTFTPサーバーを起動し、所定の場所(ここではCドライブ直下)にgs900m_v146.pkgファイルを置く。
・PCのIPアドレスをスイッチのネットワークセグメントに合わせる。(例:192.168.1.50に設定)
・PCとCentreCOMスイッチをLANケーブルで接続する。
※CentreCOMスイッチにIPアドレスが設定されていなければ設定する。
(設定例)
> add ip interface=default ipaddress=192.168.1.10 mask=255.255.255.0 gateway=192.168.1.1

【作業手順】
①コマンドプロンプトから、以下のコマンドを実行する。
> telnet 192.168.1.10
(ユーザ名、パスワード入力。)
> load method=tftp file=gs900m_v146.pkg server=192.168.1.50 firmware   ※数分掛かります。
> restart reboot
(yを入力し、Enterキーを押下する。)

②スイッチの再起動が完了したら、以下のコマンドを実行する。
> telnet 192.168.1.10
(ユーザ名、パスワード入力。)
> show system   ※バージョンが1.4.6に上がっていることを確認する。
> enable http server   ※ブラウザ上からグラフィカルに表示させるモードを有効にする。
> create config=config01.cfg
> set config=config01.cfg

上記設定後、ブラウザ開いてhttp://192.168.1.10に接続すれば下図のような画面で状態を閲覧できます。

【参考画像】

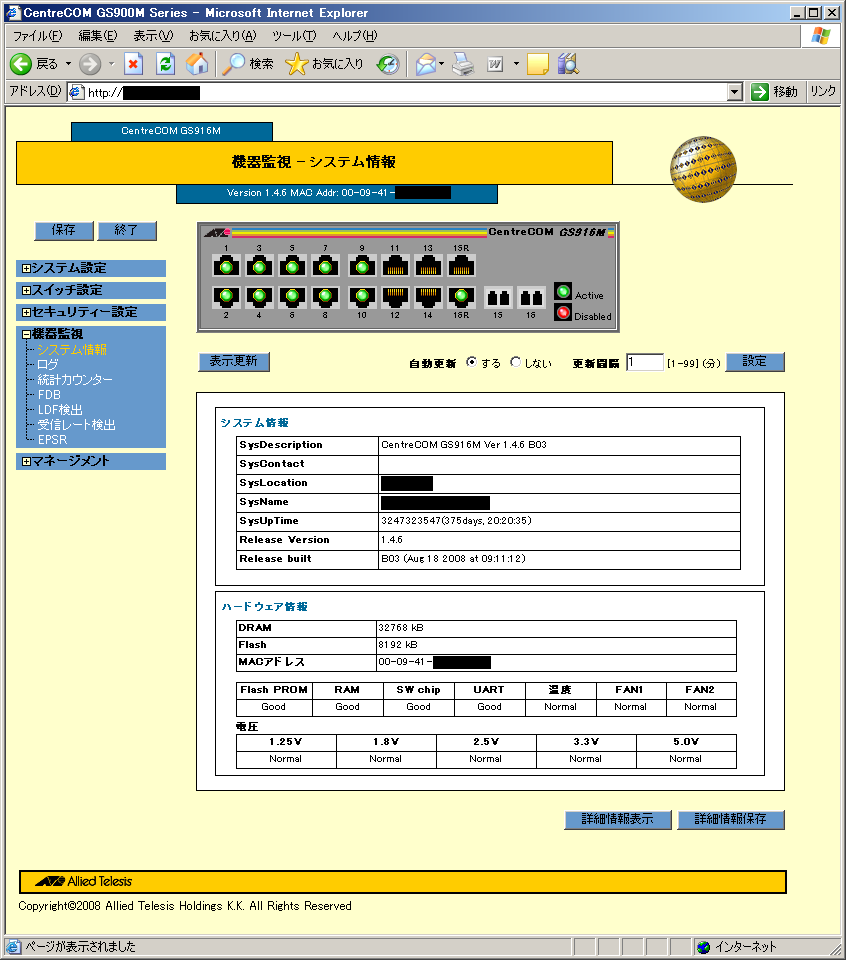

・接続直後の画面。どのポートがupしているか一目で分かる。

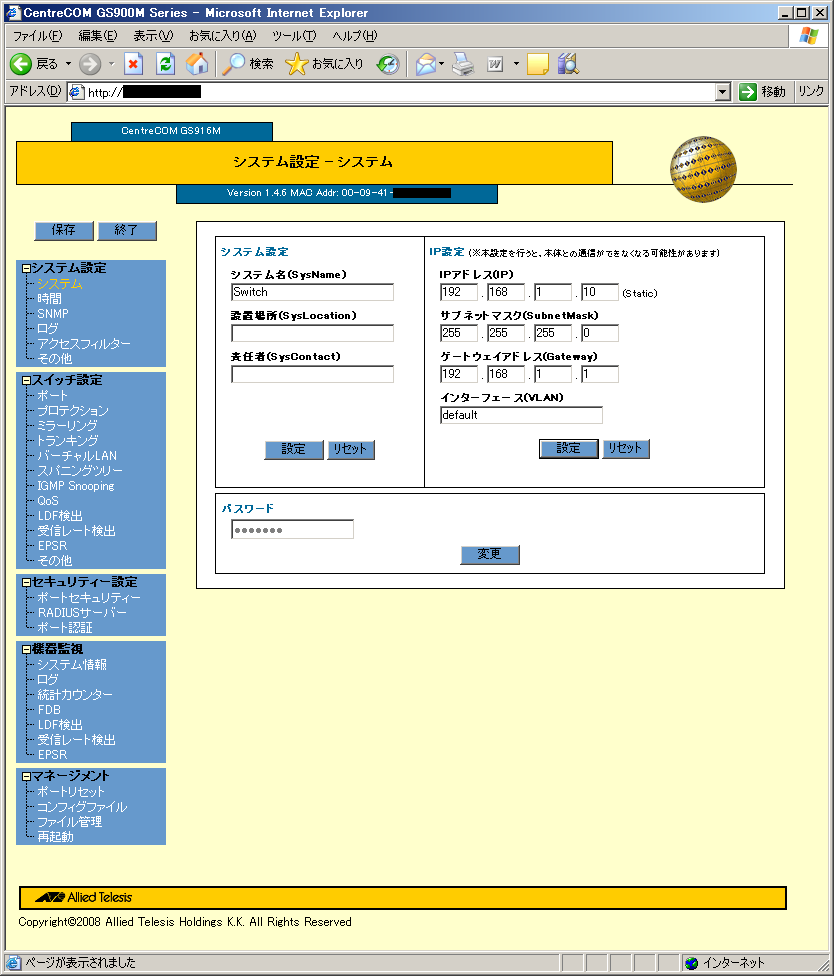

・ブラウザ上でネットワーク設定が可能。

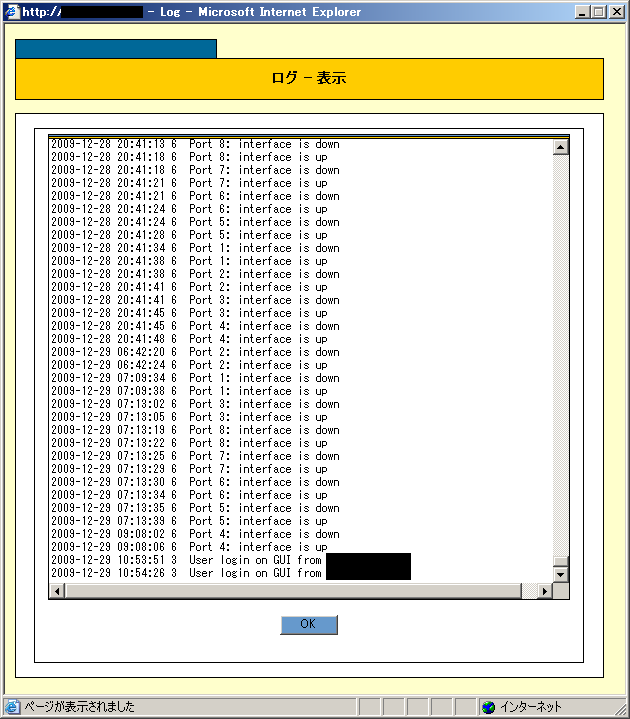

・ログの閲覧も出来る。


こんな感じかな。

スイッチの状況確認・監視から設定まで一通りのことがブラウザ上から出来るって便利だよね。
でも設定に関しては全てコマンドラインからやってます^p^

※CentreCOM GS900Mシリーズ コマンドリファレンス(1.6.0)はこちら
